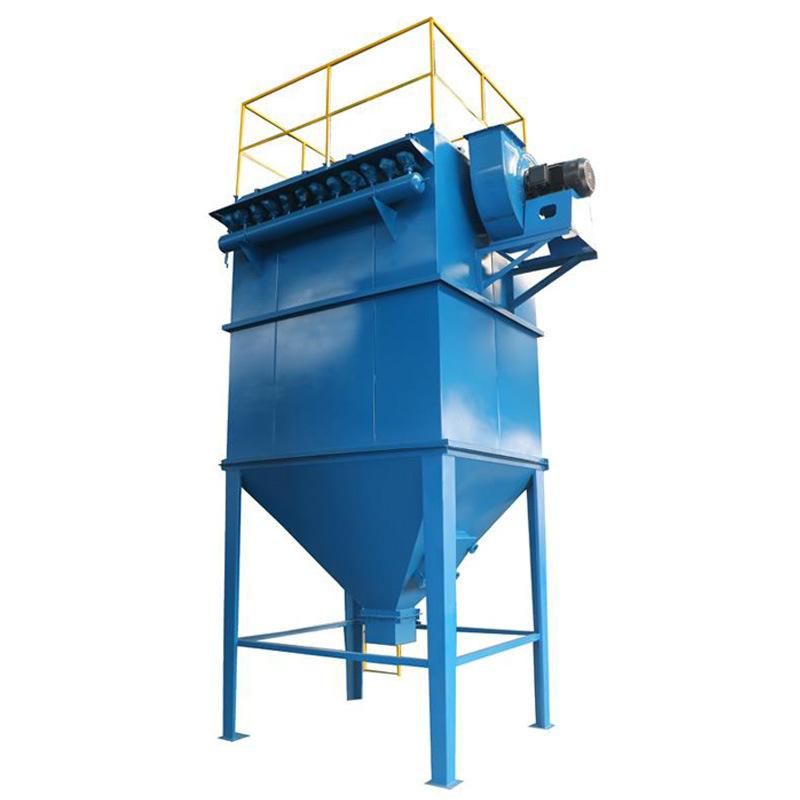

PPC型氣箱脈沖除塵器共有四個系列33種規格，過濾面積從93m2-4361m2,處理風量從69003/h-314000m3/h，結構簡單緊湊主要由上體箱、灰斗、箱體、進出風口、濾袋、骨架、清灰裝置、控制儀等幾個部件組成。該設備廣泛應用于冶金、礦山、建材、鑄造、化工、煙 草、瀝青、水泥、機械、糧食、機械加工、鍋爐等行業的清灰除塵凈化環境等。

　　工作：粉塵從除塵器進出風箱的進風口進入經斜隔板轉向進入灰斗，同時氣流速度變慢，由于慣性作用，氣體中的粗顆粒粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于濾袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分清潔室匯集經出風口中，由收塵系統的主風機吸出而排入大氣，從而達到凈化環境的目的。我廠還可根據客戶需要定制非標準型號規格的除塵器設備。

產品詳情

　　PPC型氣箱脈沖布袋除塵器是采用分箱室清灰。清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而保證了壓縮空氣清灰的效果。整個箱體設計采用了進口和出口總管結構，灰斗可延伸到進口總管下，使進入的含塵煙氣直接進人已擴大的灰斗內達到預除塵的效果。所以PPC型氣箱脈沖布袋式除塵器不僅能處理一般濃度的含塵氣體，且能處理高濃度含塵氣體。

PPC型氣箱脈沖布袋除塵器構造和工作原理

　　PPC型氣箱脈沖布袋除塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部分所組成。當含塵氣體從進風口進入收塵器后，首先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流后折而向上通過內部裝有金屬歲月架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出FMQD32型收塵器的進風口設在灰斗上，氣流進入灰斗后首先碰上進風管端部的擋板，其作用與上述原理相同。殼體用隔板分成若干個獨立的收塵室，按照給定的時間音隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥，清灰時提升閥關閉，切斷通過該收塵室的過濾氣流，隨即脈沖閥開啟，向?yàn)V袋內噴入高壓空氣，以清除濾袋外表面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期，由專用的清灰程序控制器自動連續進行。

PPC型氣箱脈沖布袋除塵器特點

　　a、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖布袋除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。

　　b、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，除塵濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

　　c、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了布袋與籠骨的磨擦，延長了除塵布袋的壽命又便于卸下布袋。

　　d、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。

　　e、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率極低。

　　f、進、出口風道布置緊湊，氣流阻力小。

　　氣箱式脈沖袋收塵器是九十年代先進水平面的高 效率收塵器。它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠，噴吹脈沖清灰相過濾同時進行的缺點。因而擴大了袋子收塵器的應用范圍，由于這種類型的收塵器的結構有其特點，所以提高 效率，延長了濾袋的使用壽命。

　　本系列產品可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統、如用于煤磨收塵、要增設防燃防爆措施，收塵器結構也相應的改變，還適合含塵濃度特高的氣體的收塵，如帶O-Sep洗粉機的粉磨系統，氣體含塵濃度高達1000G/M3以上，采用本系列收塵器收塵，可不設置旋風收塵器作一級收塵。除用于水泥工業外也適用冶金、化工、機械和民用鍋爐等廢氣的收塵，本系列收塵器濾袋的材質一般采用滌綸針刺氈，允許使用溫度小于120℃。 如濾袋采用芳綸針刺氈，其允許使用溫度可達210℃。但這種材質的濾料價格昂貴。如處理的廢氣溫度高于上述濾料的允許溫度，廢氣進入收塵器之前應采取降溫措施。

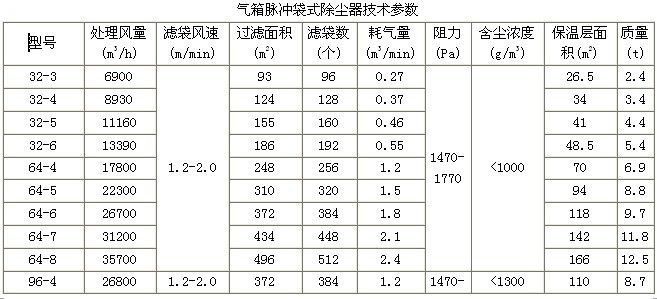

產品參數
