MW12系列、MW15系列吊運捆扎螺紋鋼、圓鋼用起重電磁鐵
產品簡介
MW12系列、MW15系列吊運捆扎螺紋鋼、圓鋼用起重 電磁鐵運用獨特的“┍┑”型磁路，雙線包結構，具有散熱好、透磁深，能穿透多層氣隙的特點，可吊運沒作捆軋或只作了簡單捆軋的棒材、扁鐵、角鋼等。有常溫型和高溫型。由于多采用兩臺或多臺聯吊，故其與掛梁聯接多采用兩吊點或四吊點結構，本樣本中所列均為兩吊點結構，訂貨時請注明與掛梁聯接的具體要求。由于圓鋼、螺紋鋼等這類型材的撓度較大，建議被吸物長度超過9米的采用多臺聯吊。
主要技術參數（額定電壓DC-220V，通電持續率TD-60%）
| 型號
| 冷態功 率kW
| 電流A (冷/熱態)

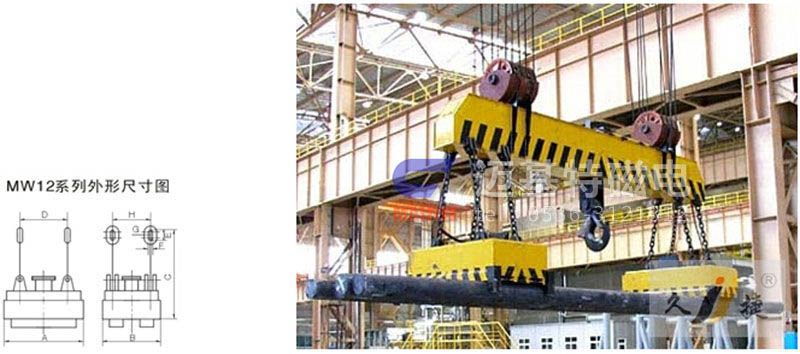

| 外形尺寸 | 質量 kg
| 起重能力舉例（兩臺聯用）
| |||||||
| A | B | C | D | E | F | G | H | |||||
| MW12-8070L/1 | 5 | 22.7/13.6 | 806 | 716 | 1210 | 350 | 250 | 160 | 35 | 480 | 1400 | 吸吊棒材、螺紋鋼、角鋼6～9m，捆徑≤330mm |
| MW12-9595L/2 | 8.6 | 38.9/23.4 | 966 | 956 | 1450 | 350 | 250 | 170 | 40 | 446 | 1756 | 吸吊棒材、螺紋鋼6～9m，捆重3t，吸吊2捆 |
| MW12-100110L/1 | 8.8 | 40/24 | 996 | 1026 | 1450 | 400 | 260 | 160 | 45 | 480 | 1630 | 吸吊棒材、螺紋鋼6～9m，捆重4t，吸吊2捆 |
| MW12-120120L/1 | 11.8 | 53.6/32.2 | 1360 | 1160 | 1050 | 375 | 280 | 170 | 45 | 520 | 3480 | 100×100×5～19m-11根；140×140×5～16m-9根 |
| MW12-120120L/2 | 9.6 | 43.6/26.2 | 1360 | 1160 | 1480 | 375 | 280 | 170 | 45 | 605 | 3890 | 00×100×5～10m-6根；140×140×5～10m-6根 |
| MW12-13080L/2 | 7.8 | 35.5/21.3 | 1306 | 816 | 1250 | 350 | 250 | 170 | 40 | 525 | 2860 | 4臺聯吊，9～12m，棒材重8～10t |
| MW12-130110L/2 | 9.7 | 43.9/26.4 | 1306 | 1096 | 1300 | 375 | 250 | 170 | 40 | 426 | 3170 | 吸吊棒材、螺紋鋼6～9m，捆重4t，吸吊2捆 |
| MW12-15090L/2 | 8.1 | 36.8/22.1 | 1500 | 900 | 1400 | 450 | 280 | 180 | 40 | 512 | 2920 | 4臺聯用，吊Φ12～φ40×9～12m，棒材重8～10t |
| MW12-160120L/2 | 9.51 | 43.2/25.9 | 1560 | 1170 | 1520 | 430 | 280 | 180 | 55 | 580 | 3570 | Φ120～Φ500圓坯可吊運15t |
| MW12-175100L/2 | 10.24 | 46.6/28 | 1766 | 1072 | 1565 | 450 | 250 | 170 | 65 | 595 | 3630 | 6～12 m棒材、螺紋鋼、扁鋼，捆重3.5t，吊運4捆 |
