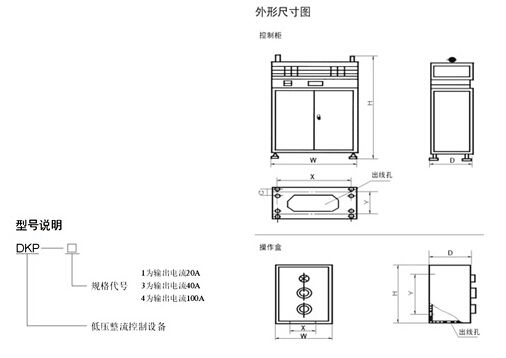

DKP、STQL系列整流控制設備
設備特點
DKP系列是我廠自行設計的產品，本系列產品采用三線二相半整流方式。該系列產品具有線路簡單、體積小、重量輕等特點，適合與MW5、MW22系列電磁鐵配套使用。
選型及注意事項
1、電磁鐵的額定點壓與整流控制設備的輸出電壓相符。
2、電磁鐵的額定電流小于或等于整流控制設備的額定輸出電流。
主要技術參數
| 主要參數 型 號 | 電源相數（V） | 輸入交流電壓（V） | 輸出直流電壓 （v） | 額定輸出電流（A） |
| DKP－1 | 三相 | 380 | 220 | 20 |
| DKP－3 | 三相 | 380 | 220 | 40 |
| DKP－4 | 三相 | 380 | 220 | 100 |
| DKP－1A | 三相 | 380 | 170～240 | 20 |
| DKP－3A | 三相 | 380 | 170～240 | 40 |
| DKP－4A | 三相 | 380 | 170～240 | 100 |
STQL系列整流控制設備簡述
該系列產品將三相交流電源由變壓器降壓后，再經橋式整流裝置獲得直流220伏電壓。整個設備由自動空氣開關、變壓器、二相或三相橋式整流組件、直流接觸器等主要部件組成。電路設置有短路、過電壓等保護措施。當受控電磁鐵容量大于19千瓦時，整流變壓器外附；當受控電磁鐵容量小于或等于4千瓦時，采用單相橋式整流方式。
主要參數 型號 | 電源相數 | 輸入交流電壓（V） | 輸出直流電壓（V） | 額定輸出功率（KW） |
| STML-3E | 二相 | 380 | 110 | 3 |
| STML-4E | 二相 | 380 | 220 | 4 |
| STQL-7E | 三相 | 380 | 220 | 7 |
| STQL-9E | 三相 | 380 | 220 | 9 |
| STQL-14E | 三相 | 380 | 220 | 14 |
| STQL-19E | 三相 | 380 | 220 | 19 |
| STQL-25E | 三相 | 380 | 220 | 25 |
| STQL-32E | 三相 | 380 | 220 | 32 |
| STQL-38E | 三相 | 380 | 220 | 38 |
| STQL-45E | 三相 | 380 | 220 | 45 |
選型及注意事項
1、電磁鐵的額定電壓與流控制設備的輸出電壓相符。
2、電磁鐵的額定功率應小于或等于整流控制設備的額定輸出功率。
3、整流控制設備在周圍環境溫度超過40℃時，請用戶訂貨時特別聲明。
4、戶外式整流控制設備外形和安裝尺寸另行提供。
5、3E以下為110V，如需3E以下時請用戶訂貨時特別聲明。
其他
DKP系列是我廠自行設計的產品，本系列產品采用三線二相半整流方式。該系列產品具有線路簡單、體積小、重量輕等特點，適合與MW5、MW22系列電磁鐵配套使用。
